Hur skärgeometri påverkar gängfinish i elektriska gängmaskiner

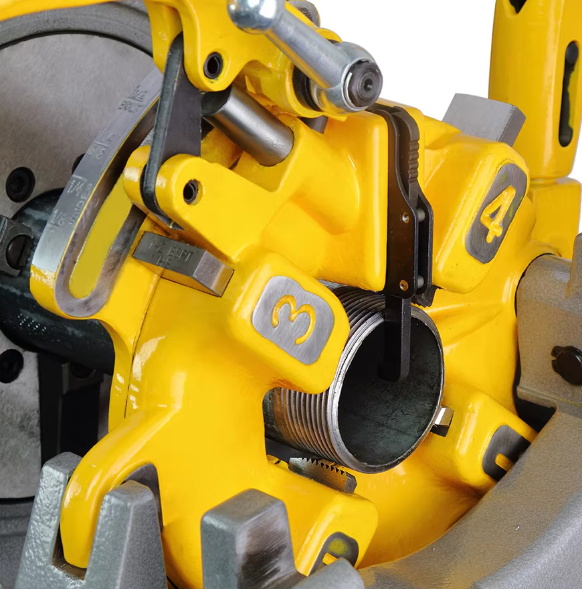

Skärkantsgeometrin på Höghastighetstål gängmatris bestämmer direkt både spånform och gängytkvalitet. Nyckelfaktorer inkluderar spånvinkeln, avlastningsvinkeln och profilen för spånborttagningsspåren. I en elektrisk gängmaskin är rotationshastigheten konstant och hög; därför måste formen kunna klippa materialet utan överdriven friktion som leder till arbetshärdning eller trasiga trådar.
En väldesignad form använder en progressiv skärverkan över dess avfasade ledare. Istället för att tvinga hela gängformen i ett enda varv fördelar ledningen skärbelastningen över flera tänder. Detta minskar det radiella trycket på röret och hjälper till att bibehålla rundheten - en vanlig utmaning vid gängning av tunnväggiga eller mjuka metallrör.
Spånevakuering blir särskilt kritisk vid diametrar över 2 tum. Här är mängden material som tas bort avsevärd. Våra High Speed Steel Threading Dies har polerade, korrekt vinklade räfflor som skjuter ut spån tangentiellt, vilket förhindrar återskärning av spån som annars skulle få den färska gängflanken. Hos Hangzhou Xinabo är varje generation av formgeometri validerad på våra egna intelligenta gängmaskiner för att garantera att spånflödet aldrig stör fastspännings- och indexeringscykeln.
- En aggressiv men kontrollerad krokvinkel minskar skärmotståndet med upp till 20 % på mjukt stålrör.
- En radiell relief av 3° till 5° bakom skäreggen minimerar häldraget utan att kompromissa med eggstyrkan.
- Korrekt avrundade spånbrytarspår förhindrar långa, trådiga spån som kan lindas runt formhuvudet.
Välja rätt formsatsstorlek för vanliga rörscheman
Ytterdiametern på ett rör varierar inte bara med dess nominella storlek utan också med dess väggschema. För Höghastighetstål gängmatris används på avsmalnande rörgängor, måste dynan gripa in i röret med rätt startdiameter för att skära en gänga med rätt handtät ingreppslängd. En oöverensstämmelse kan resultera i att gängor bottnar innan tätningen eller omvänt lämnar otillräcklig gänghöjd.
I praktiken har ett 1-tums Schedule 40-rör en OD på 1,315 tum, medan ett Schedule 80-rör av samma nominella storlek har samma OD men en tjockare vägg. Gängstansen skär på den yttre ytan, så stanssatsen för 1-tums nominellt rör måste rymma denna OD-tolerans. De 4-delade setkonfigurationerna vi tillhandahåller täcker de mest använda diametrarna inom brandskydd och VVS, med varje formsats dimensionerad för att matcha standard OD-intervallen enligt ASME B36.10.
Typisk täckning av höghastighetstålgängningsverktyg för elektriska gängmaskiner | Ställ in konfiguration | Nominellt rörstorleksområde | Applikationsfokus |
| 1/2"–3/4" set | DN15–DN20 | Sprinkler grenledningar, bostäder VVS |
| 1"–2" set | DN25–DN50 | Ställrör, huvudvattenförsörjningsrör |
| 2,5"–4" set | DN65–DN100 | Brandhuvudledningar, industriella processrör |
Hangzhou Xinabo har konstruerat dessa High Speed Steel Threading Dies för att matcha matningshastigheten och vridmomentet från våra elektriska gängmaskiner, vilket säkerställer att från den minsta till den största diametern i uppsättningen, stansar formen smidigt utan att utsätta motorn för stötbelastningar.
BSPT vs NPT trådinspektion och fältutbyte
Även om både BSPT (British Standard Pipe Taper) och NPT (National Pipe Taper) är koniska gängor med en 1:16 avsmalningsförhållande, deras gängformer är oförenliga. BSPT använder en 55° inkluderad vinkel med rundade rötter och toppar, medan NPT använder en 60° vinkel med tillplattade krön och rötter. När High Speed Steel Threading Dies är designade för att skära båda standarderna, måste formgeometrin vara exakt dedikerad till en profil - en universalform existerar inte.
Verifiering i fält kan utföras snabbt med en gängstigningsmätare och en profilmall. Stigningen för en 1/2-tums BSPT-gänga är 14 gängor per tum, identisk med NPT, vilket ofta leder till felidentifiering. Skillnaden blir dock uppenbar under en profiljämförare eller till och med med en väl upplyst visuell kontroll av krönets form. En tillförlitlig regel: om krönet verkar tydligt rundat och markeringarna på beslaget indikerar "Rp" eller "Rc", måste formen vara en BSPT-konfiguration.
Appliceringen av tätningsmedel skiljer sig också. NPT-gängor kräver rutinmässigt PTFE-tejp eller flytande tätningsmedel applicerat på hangängan, medan BSPT-system, särskilt de som följer ISO 7-1, kan förlita sig mer på metall-till-metall-interferensen från den koniska fogen, med sparsam användning av en fogmassa. Användning av en NPT-märkt höghastighetstålgängmatris på ett BSPT-jobb kommer att äventyra tätningen även med tungt tätningsmedel, eftersom gängans flankkontaktyta reduceras av vinkelfelpassningen.
Våra High Speed Steel Threading Dies finns i dedikerade BSPT- och NPT-varianter, och Hangzhou Xinabo ser till att varje set är lasermärkt med gängstandarden för att eliminera gissningar på byggarbetsplatser med blandad standard.
Maximera HSS-matrisens livslängd genom att övervaka skärande tillstånd
Höghastighetstålgängformar tål hundratals gängningscykler innan de kräver omslipning, men deras livslängd beror mycket på att de tidiga tecknen på kantförsämring upptäcks. Den mest praktiska fältindikatorn är ökningen av motorströmdragningen på den elektriska gängningsmaskinen. En ökning av 10 % till 15 % över baslinjeströmmen för en given rörstorlek tyder på att skäreggarna rundar och friktionen ökar.
Visuell inspektion under förstoring avslöjar tre steg av slitage:
- Inledande flankslitage: ett fint, jämnt slitageland upp till 0,1 mm är normalt och påverkar inte gängnoggrannheten.
- Kraterbildning: lokaliserade gropar på spånytan indikerar att HSS termiskt mjukas upp vid kontaktpunkten; smörjningen bör kontrolleras omedelbart.
- Kantflisning: mikroflisning längs den krönbildande kanten skapar grova trådtoppar och är en definitiv signal om att omslipning är försenad.
När omslipning utförs är det viktigt att ta bort lika mycket material från varje skärtand för att bevara formens koncentricitet. Till och med a 0,02 mm asymmetri kan göra att tråden skärs ur rund. Hos Hangzhou Xinabo är våra höghastighetstålgängformar precisionsslipade från ett solidt HSS-ämne med balanserat tandavstånd, så att de efter professionell omslipning bibehåller den ursprungliga formtoleransen och fortsätter att producera täta, pålitliga rörskarvar.
